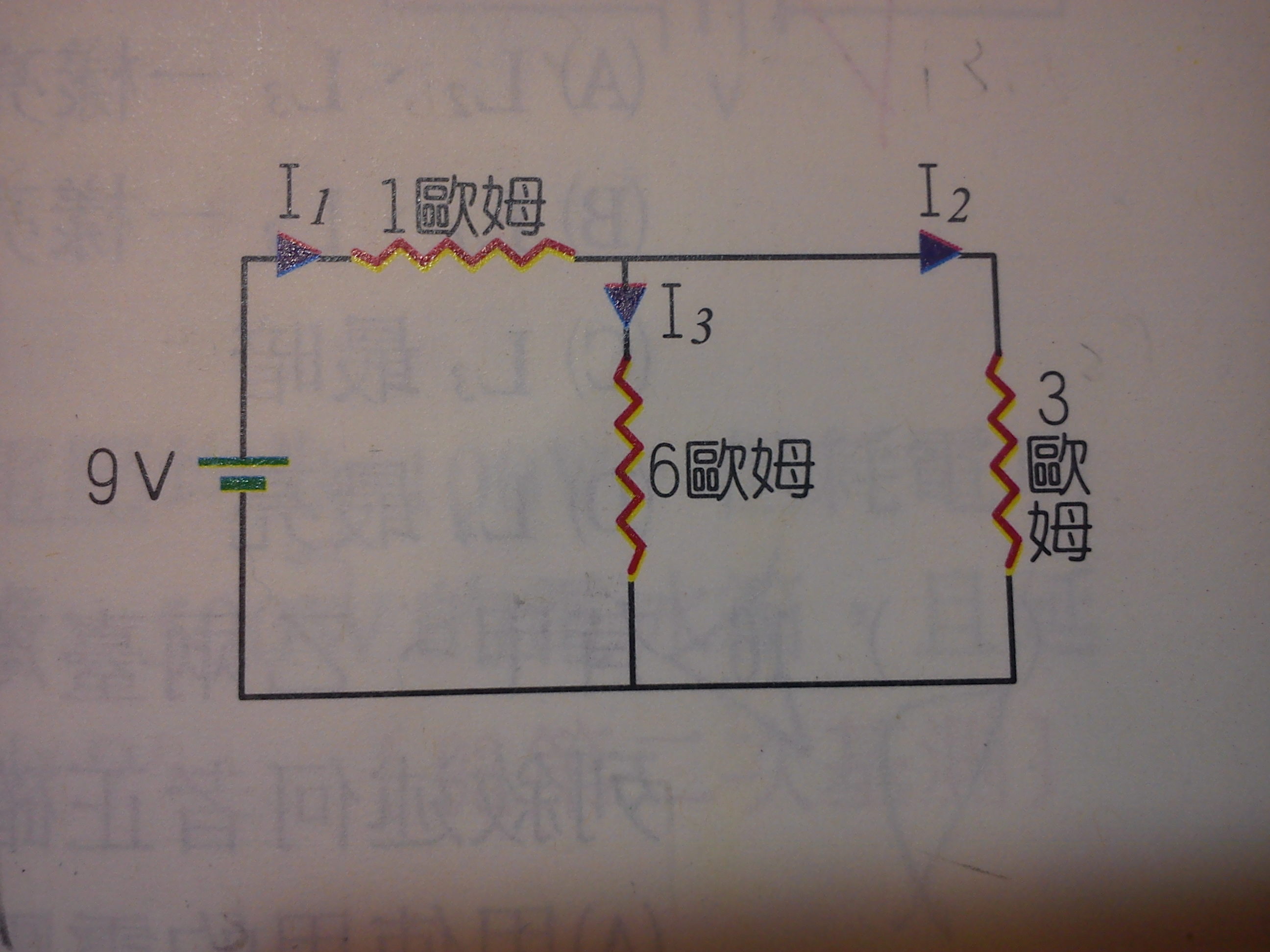

上圖的電路中在1歐姆 3歐姆 6歐姆的電阻中所流經的電流分別為I1 I2 I3 其所消耗的電功率分別為P1 P2 P3 下列何者正確?
A I1 =I2= I3; P1=P2 =P3
B I1 >I2> I3 ; P1=P2 =P3
C I1 <I2< I3; P1<P2 <P3
D I1 >I2> I; P1>P2 >P3

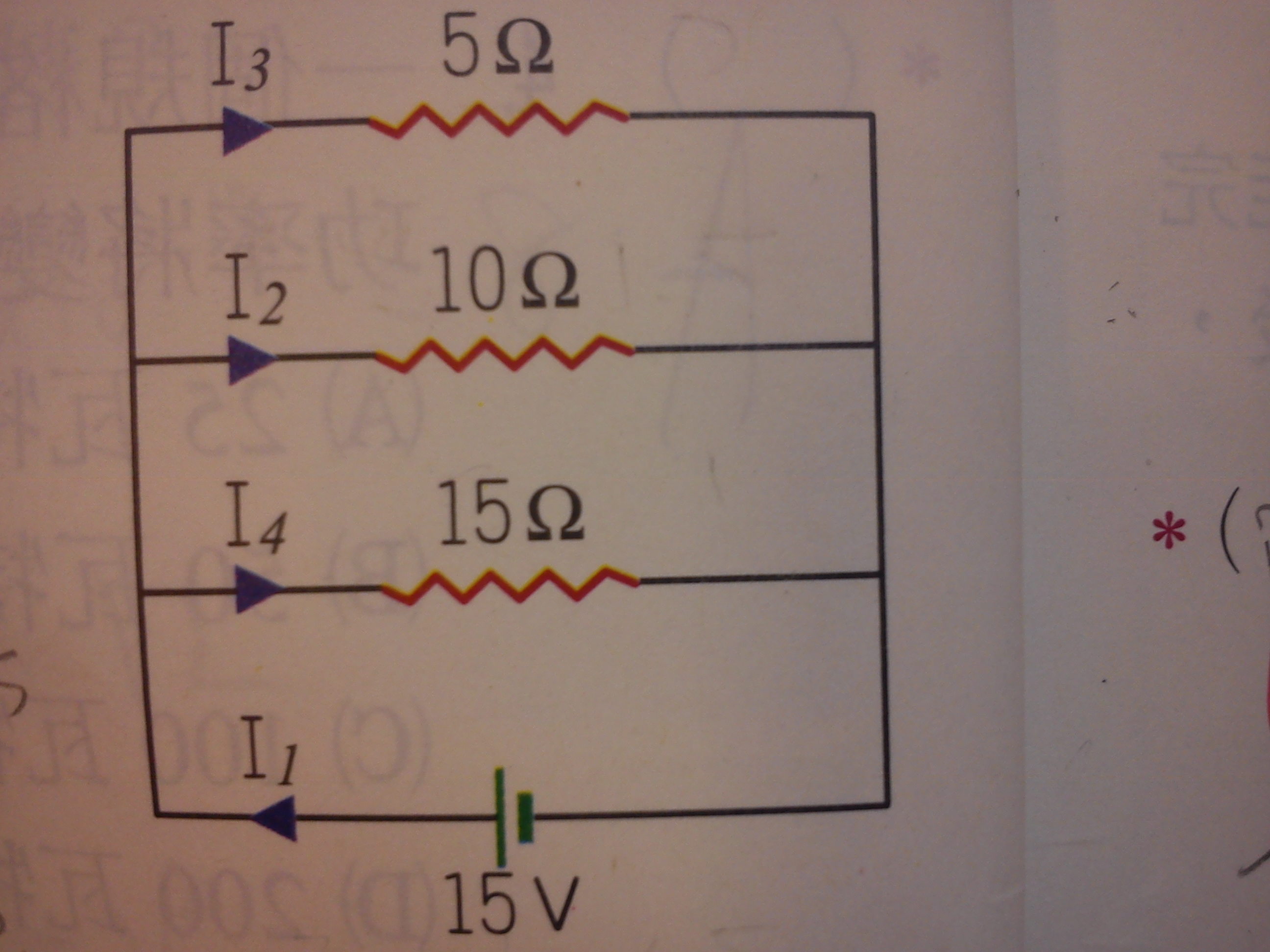

如上圖所示之電路中何者錯誤?
A I1的電流為5.5安培
B I2的電流為1.5安培
C電源每秒提供82.5焦耳的能量
D 15電阻產生熱能的電功率為4.5瓦特

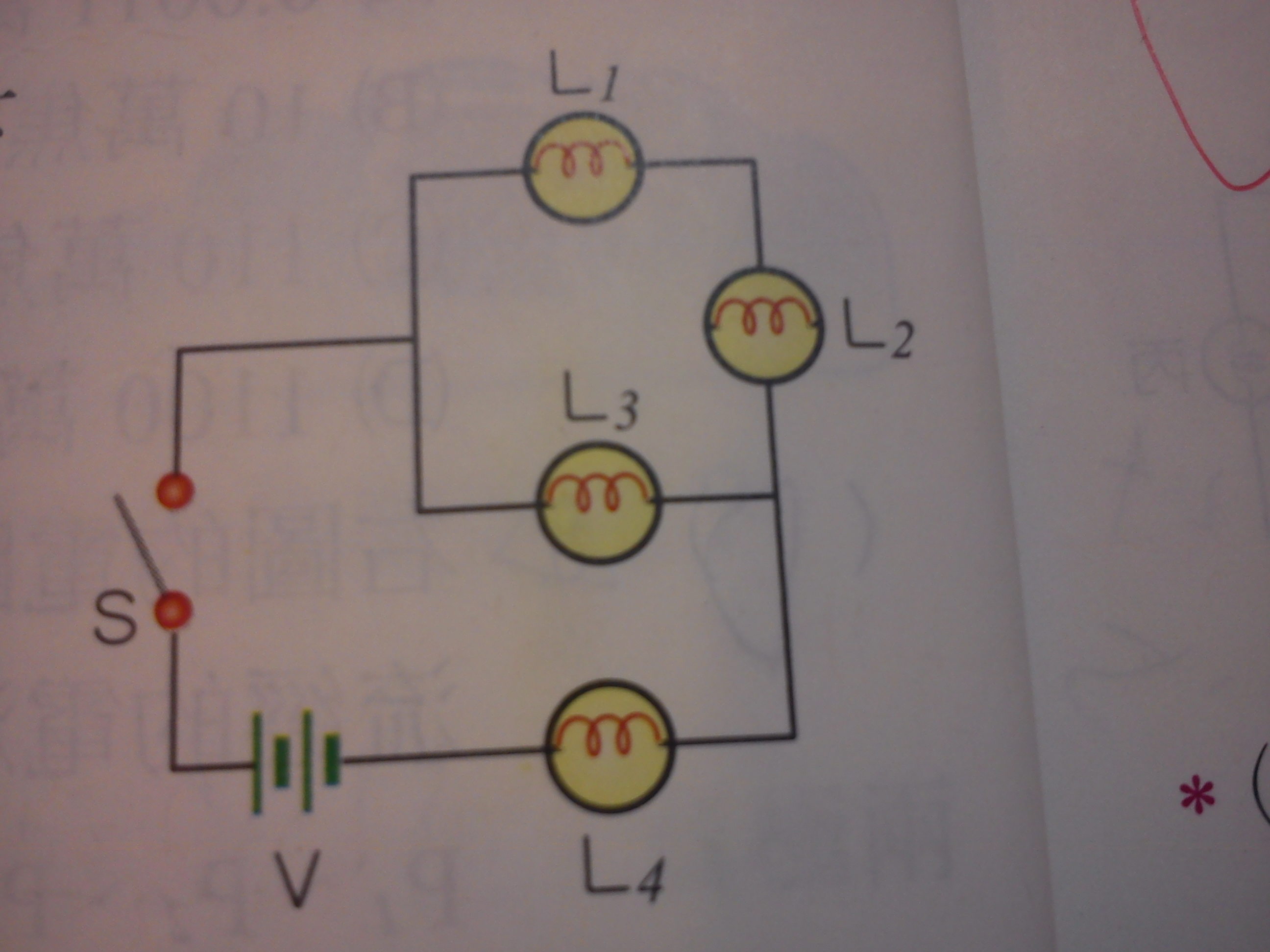

四個完全相同的燈泡連接電路如上圖所示皆成通路後下列敘述何者正確?
A L2.L3一樣亮
B L1.L3一樣亮
C L3最暗
D L4最亮

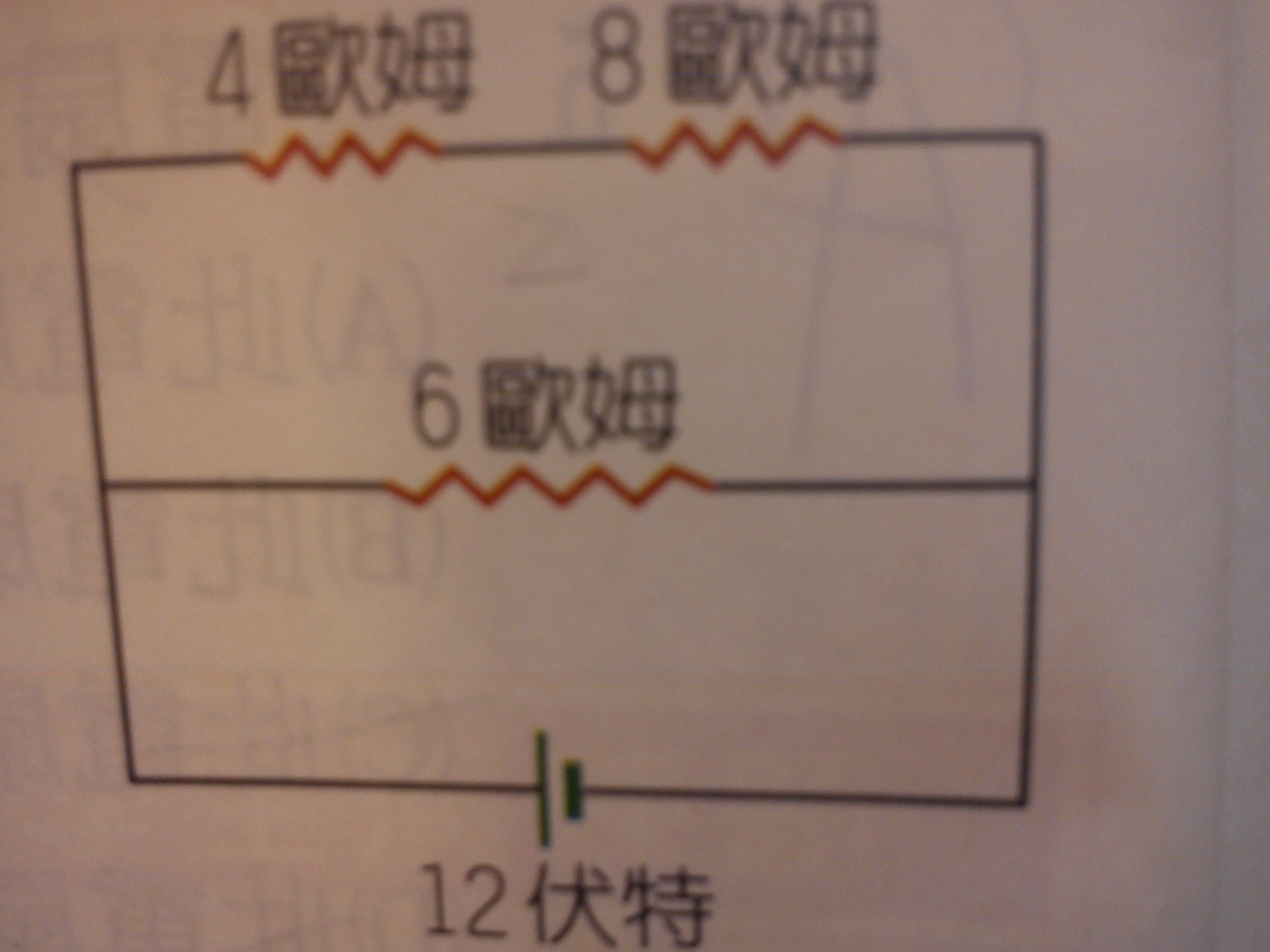

如上圖所示之電路中 電池提供的電功率為多少瓦特?
A 12 B 24 C 36 D 48

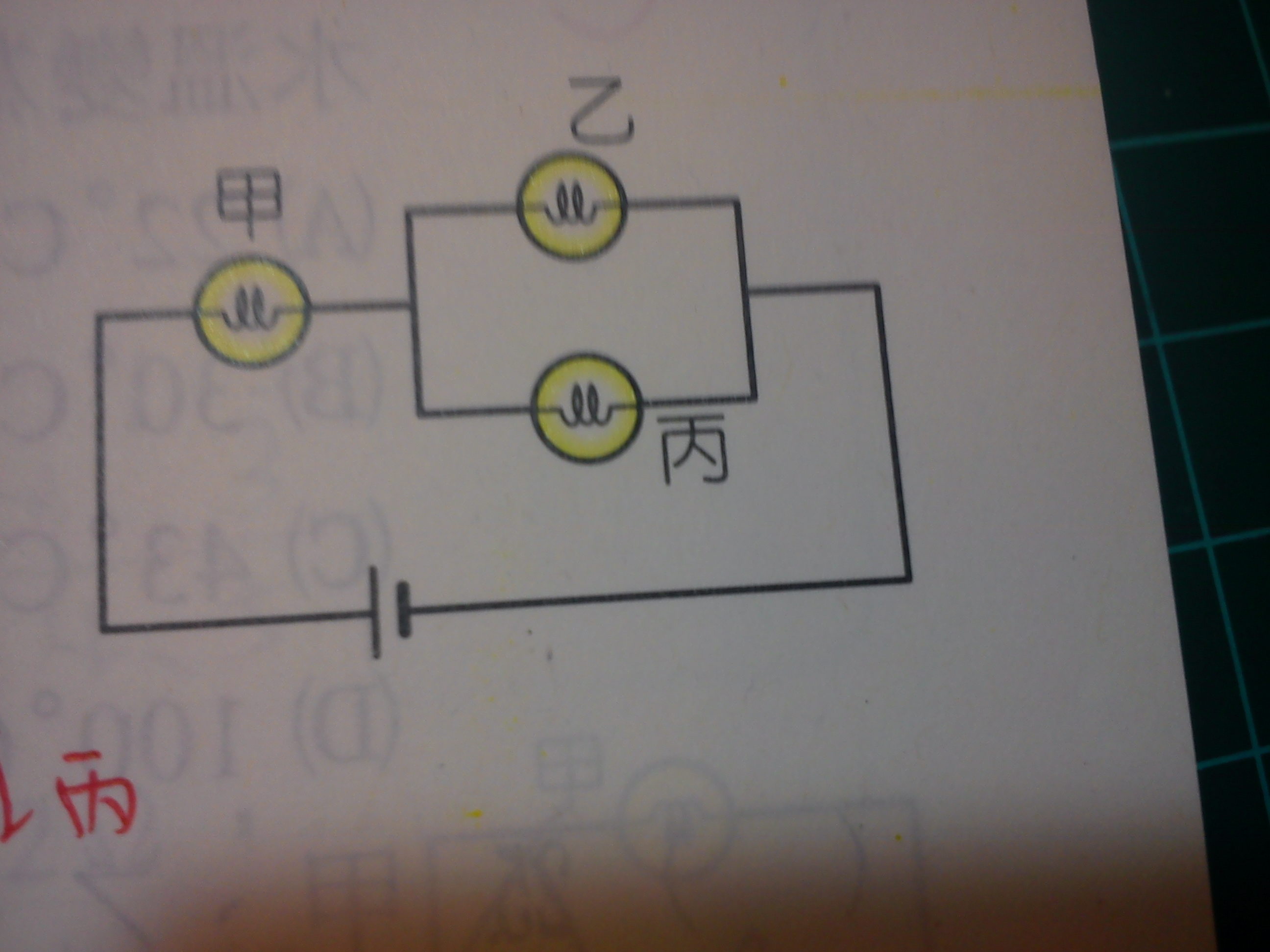

甲.乙和丙為三個燈泡 家之電組為1歐姆 乙和丙之電組皆為2歐姆 將此三個燈泡連接成上圖之電路形式 若燈泡之電組皆符合歐姆定律 則甲和以兩燈泡的電功率比為多少?(電功率P=IV 歐姆定律V=IR)
A 1:1 B1:2 C2:1 D4:1

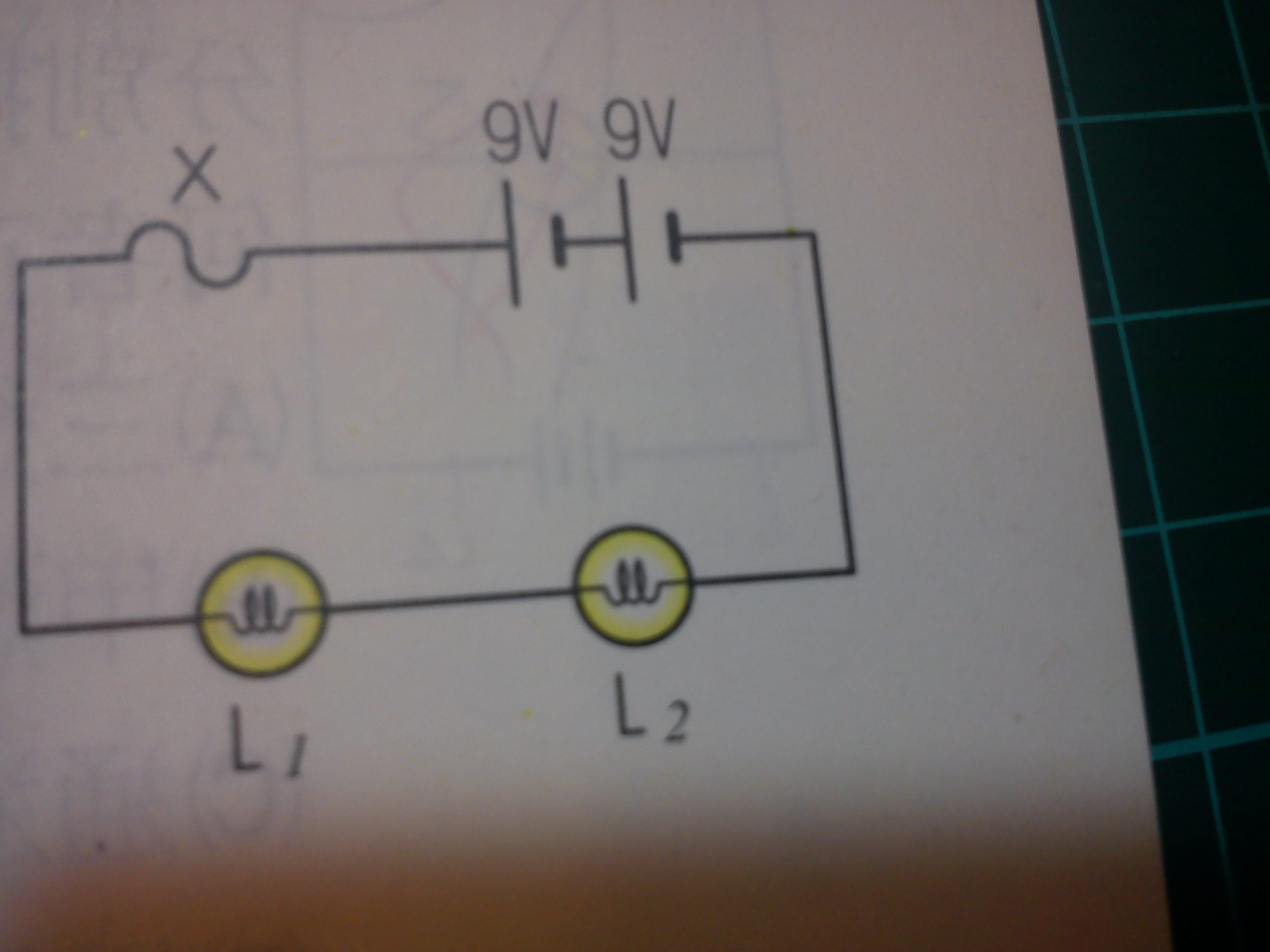

電路裝置如上圖所示 X為0.5的保險絲 電路中串連兩個同為8V 32W的電燈泡 分別為L1 L2 假設流經電燈泡的電流為4A 且電池與導線的電阻分忽略不計 則下列何者為電池組輸出的總店功率?
A 18W B 64W C 72W D 80W

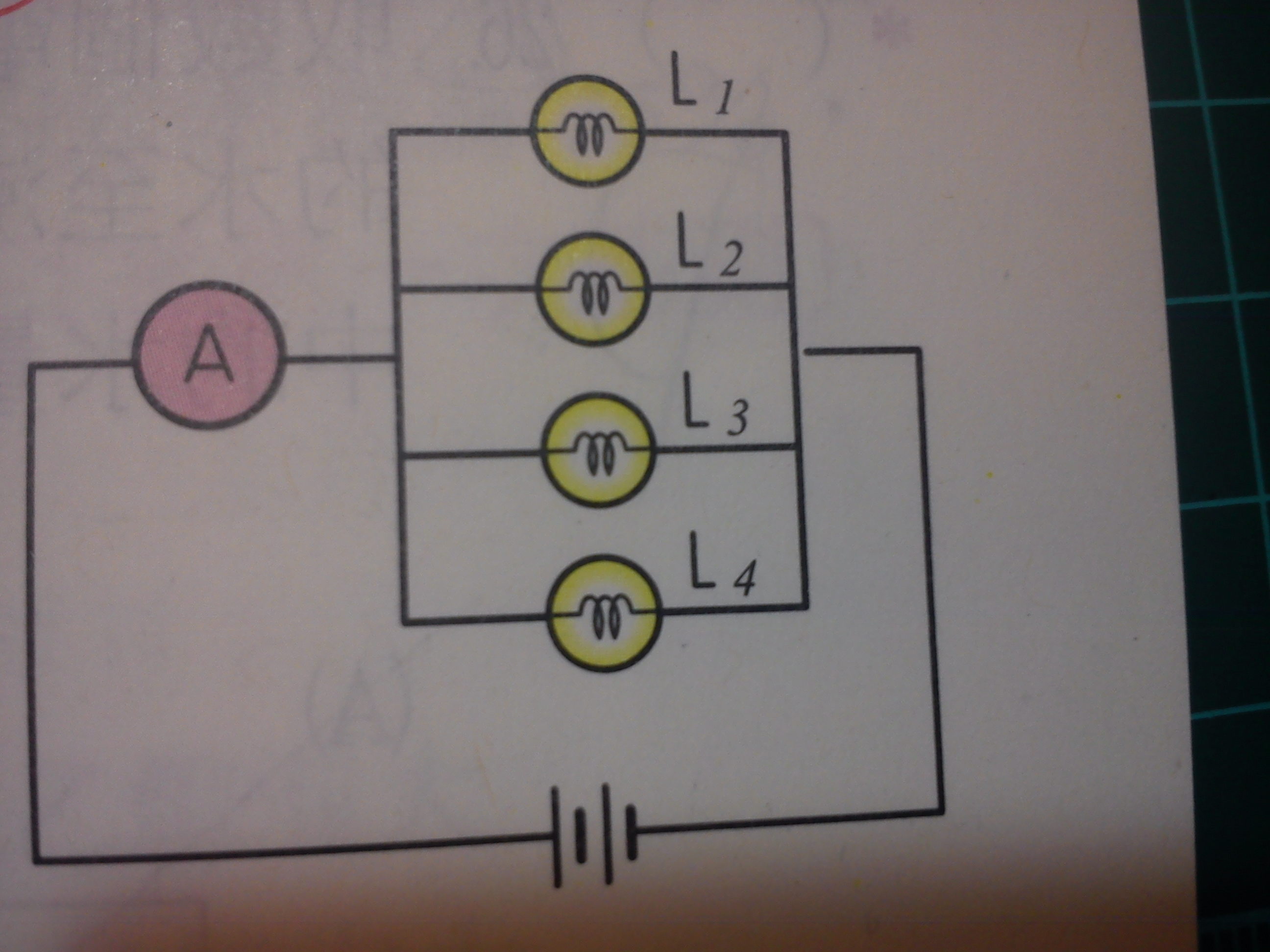

電路裝置如上圖所示 L1 L2 L3及L4為四個相同的燈泡 若燈泡L4的燈絲突然斷掉 且安培計的電阻忽略不計 則電池所提供的總電功率有何改變?
A 變大 B變小 C 不變 D變為零

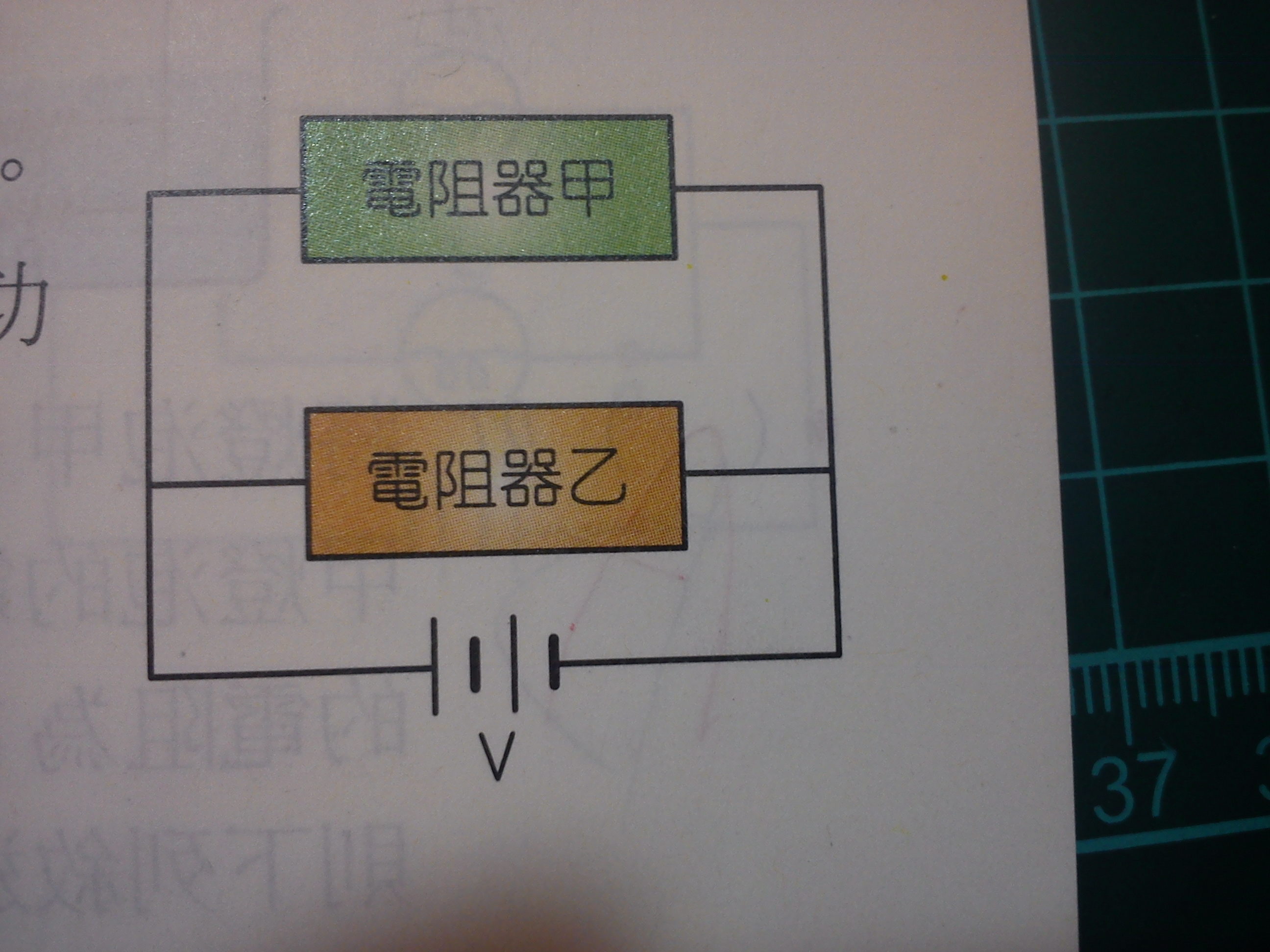

將電阻器甲和電阻器已並聯後連接至電源上如上圖所示 若甲的電阻比乙大 而且此時甲的電工率是5W 則乙的電功率為?
A小於5W B等於5W C大於5W D無法預測

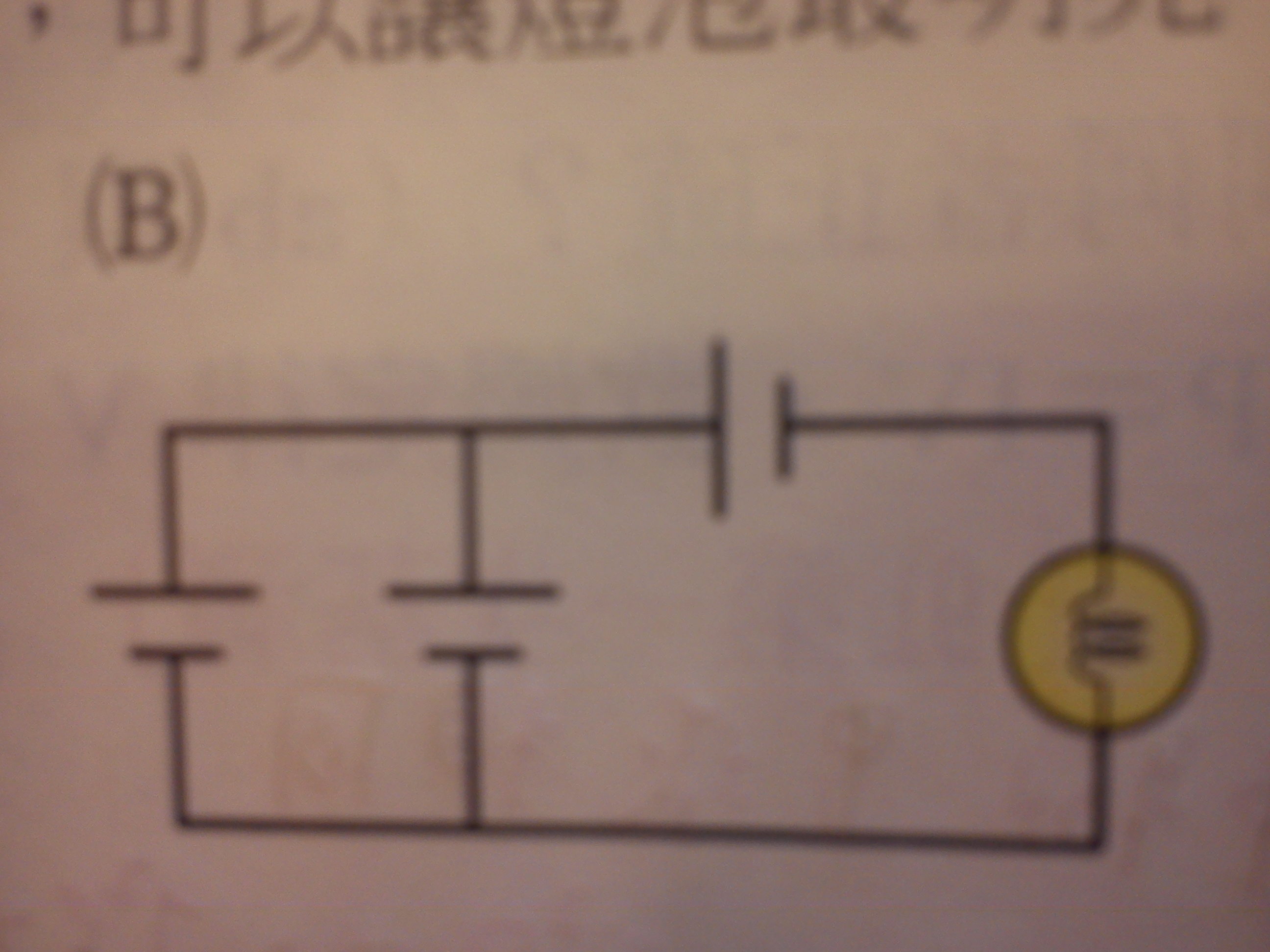

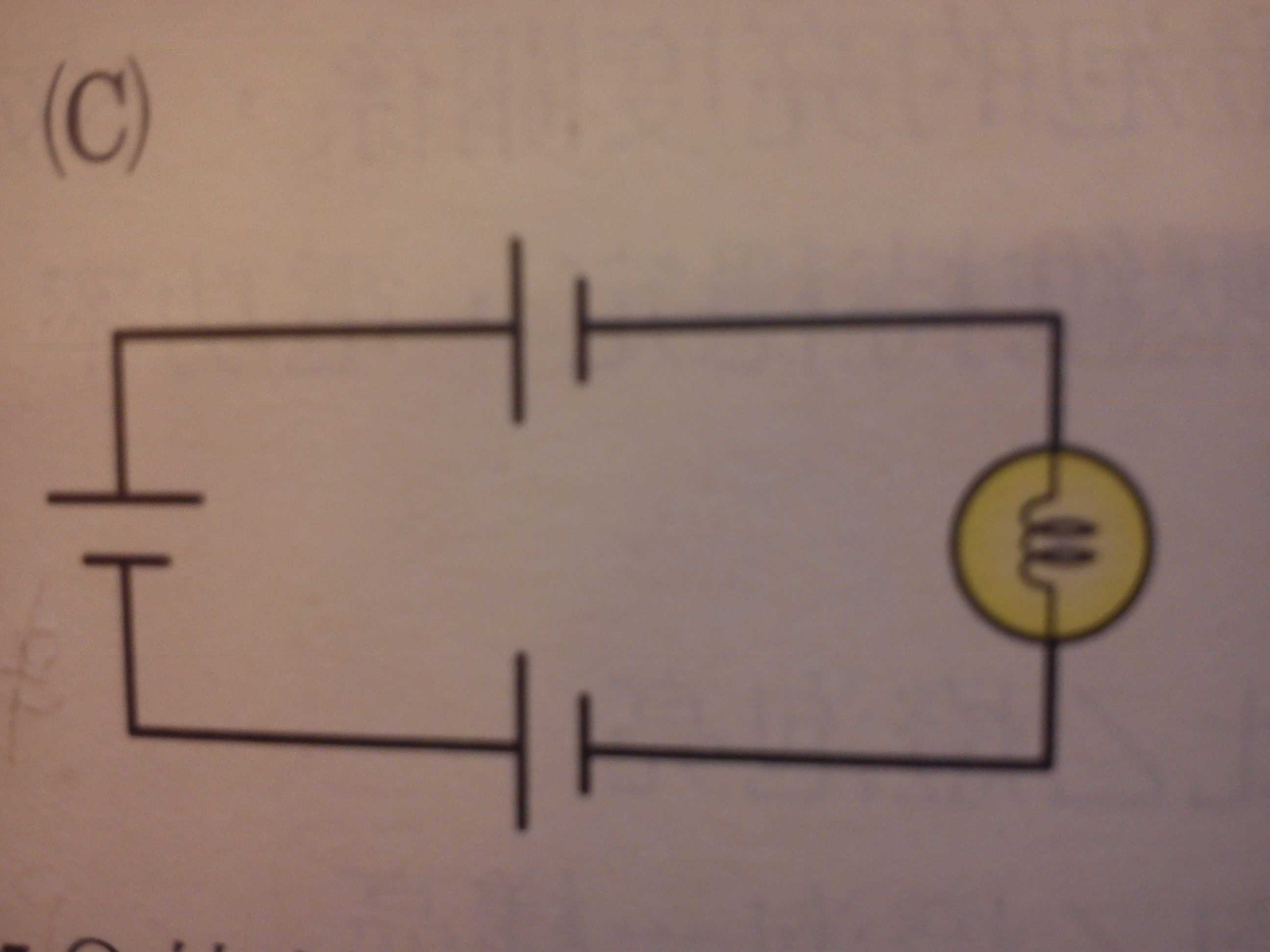

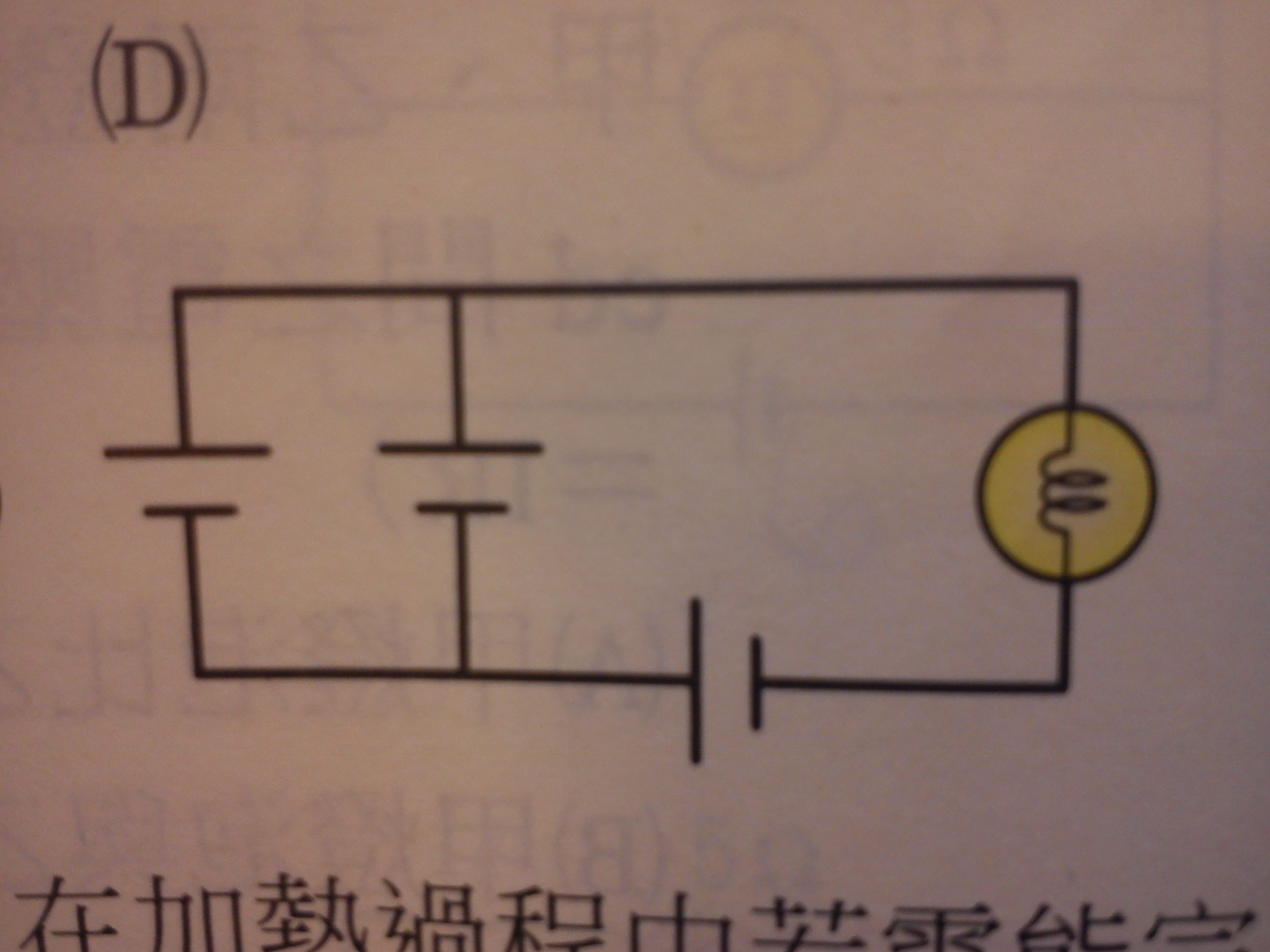

使用同意組電池與燈泡 分別以不同的方式連結 且電池無內電阻 則下列哪一種電路的連結方式 可以讓燈泡最明亮?

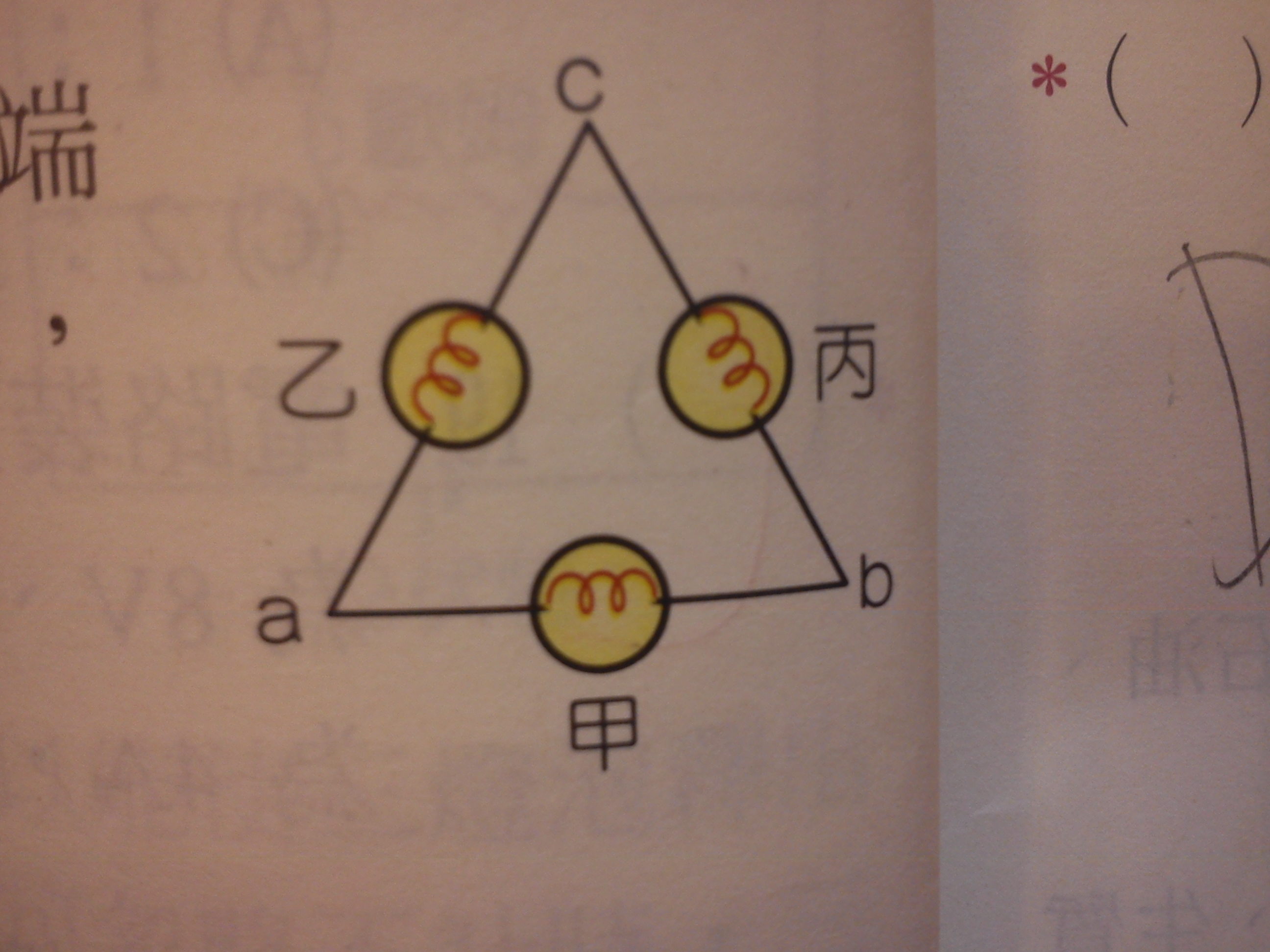

甲乙丙為三個完全相同之燈泡 如右圖所示 今自a.b兩端分別接線連接至外電元之正負極以導通電流 下列何者正確?
A 三燈泡之亮度皆相同
B 甲燈泡的耗電電功率是乙燈泡或丙燈泡的總和
C 通過甲燈泡的電流為乙燈泡或丙燈泡的總和之兩倍
D 甲燈泡的耗電電功率是乙燈泡或丙燈泡的總和之兩倍
